致力于生产中国自主技术的光热发电熔盐阀,北京佳洁能做到了!
发布者:zlj | 来源:​CSPPLAZA光热发电网 | 0评论 | 5976查看 | 2019-07-01 12:02:27

CSPPLAZA光热发电网讯:“作为储热系统关键设备熔盐阀,按照通用阀门的温度压力等级来选择熔盐阀的结构、材料是远远不够的,尤其是阀门厂对熔盐的物性了解很少,凭设计提供的参数来设计或者从别的阀门厂照抄过来(目前有过光热实际应用的阀门厂家,不可能把关键的技术真实写出来),其后果会给整个储能系统乃至整个项目运行带来巨大安全隐患和不可估量的损失。”北京佳洁能新节能技术有限公司(以下简称北京佳洁能)董事长陈金环在CPC2018北京大会上的演讲仍言犹在耳。


无意结缘,开始光热发电熔盐阀攻关


正如开头陈金环所介绍的那样,熔盐阀个头虽小,由于熔盐工况苛刻,熔盐控制阀出问题,很可能拖累整个工程,这也是导致国内一些项目宁可选购昂贵的进口阀门。熔盐阀可靠性和安全性关乎整个电站的正常运行和电站效益的保证。一个100MW光热电站,一天收益就是100万,如果因为重要部位熔盐阀出了问题,这一天100万就没了,如果没有备品,那就不知道要损失多少个100万了。因此对光热电站来说,选择合适的可靠的熔盐阀非常重要。


虽然中国阀门厂商众多,但由于2015年以前中国光热发电市场一直处于低潮期,有机会参与该市场或进行针对性技术研发的企业屈指可数,因此关于高温熔盐阀的核心技术一度被欧美几个发达国家所垄断。


2015年8月,在参与国内某个15MW光热发电项目的过程中,陈金环了解到光热发电熔盐阀的发展空间,北京佳洁能由此正式进入了光热发电领域的阀门生产领域,并开始进行熔盐阀攻关。


强强联合,成功研发具有自主知识产权的高温熔盐阀


2016年,为了加快研发进度,尽快推出可面向市场的可靠产品,北京佳洁能研发团队荣融入了专业从事火电苛刻工况、以国代进的阀门开发和制造的实业公司——苏州德兰能源科技股份有限公司(以下简称“苏州德兰能源”),组建了一支针对光热发电集热储热熔盐阀研发团队,经过潜心研究,在消化国外光热发电熔盐阀先进技术的基础上,团队率先开发出具有自主知识产权的应用于集热储热系统的高温熔盐阀。


同时团队相关科研院所建立联合研发合作,研发设计一种高性能、独特的阀门结构,密封可靠,节能的安全的新一代熔盐阀,解决了高温熔盐阀门泄漏、启闭卡涩及腐蚀等的问题,大大提高熔盐阀运行的可靠性、安全性和使用寿命。


更重要的是,相比国外进口同类产品,该产品可以为光热发电项目方大幅节约投资和维护成本。

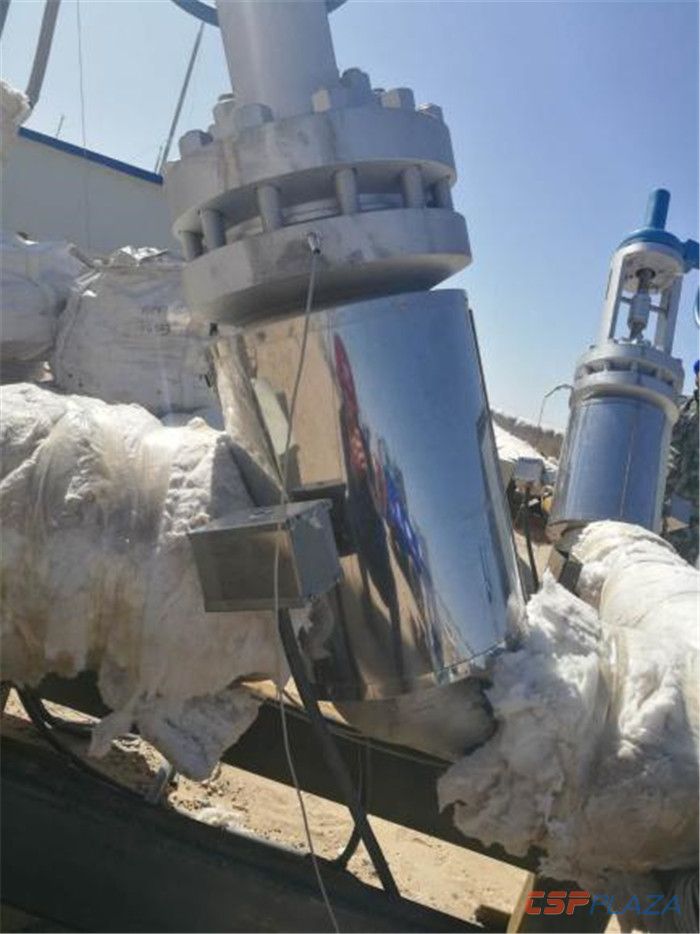

图:北京佳洁能为兰州大成示范项目首批运行集热系统提供的熔盐阀产品


趁热打铁,推出光热发电系列阀门产品


光热发电系统极为复杂,根据不同技术路线和不同应用场景需要,需用到多种不同结构、不同功能和不同型号的阀门产品,在成功掌握光热发电高温熔盐阀设计特点之后,团队又迅速将攻关方向瞄准该领域。


此前可应用于塔式电站下降管至热罐的调节阀大多套筒式或单座式结构。由于该位置熔盐调节阀工况是全厂最恶劣,除了要求耐高温耐腐蚀以外,最重要的还是考虑在各种流量工况下阀后的压力保持在一定的范围所产生的高压差,耐冲刷、耐汽蚀是该阀的技术难点。据了解,这种调节阀在塔式工况尚没有完全的可靠性。


结合现场工况,团队利用获得上海市科技进步一等奖的《极端工况高端阀门关键技术及应用》的先进技术,结合熔盐物性和具体工况,通过计算机模拟计算,对材料腐蚀性能、力学评定、冷热交变材料匹配等方面进行分析,成功研发出一种新型的适用塔式技术路线的熔盐调节阀--迷宫环流对冲式熔盐调节阀。该调节阀具有较大抗汽蚀、抗冲刷、抗卡死、抗堵塞功能,特别适应塔式电站特殊位置调节阀,保证该系统的可靠性和安全性。该阀在某10MW塔式光热示范项目得到成功应用,运行一年多无故障,各种性能达到或超过国外同类产品技术水平。


团队承担某科研单位研发超高温熔盐储能实验装置所需熔盐阀,并于通过验收交付客户。该实验回路介质为高温熔盐,熔点385℃,工作温度达到730℃,高温熔盐对回路系统中水氧含量要求苛刻,阀门需要具备足够的密封性能,同时工作过程中还需要防止熔盐在阀门中发生冻堵,以防止阀门零部件发生损坏。该工况比光热电站的熔盐工况更加苛刻,具有盐的熔点更高、工作温度更高的特点,同时要求不采用昂贵的金属材料,使得后面规模化项目增加大量投资。




经过持续性投入和不断研发攻关,截至目前,北京佳洁能可为各种技术线路光热电站提供工作压力1500lb、最高工作温度730℃、公称通径DN15~DN600的高温熔盐开关阀、调节阀、仪表阀、蝶阀等产品。


继续深耕,可为光热电站提供阀门一站式服务


目前示范项目熔盐阀绝大部分采用进口产品,如果出现问题,现场不具备维修条件,需返厂维修,周期半年以上,且维修价格昂贵,与买个全新阀门差不多。佳洁能完全具备各种熔盐阀的改造、维修能力,可对熔盐阀内件出现的各种问题提供维修服务,价格低交货期短。



图:熔盐阀波纹管断裂、阀杆弯曲



图:熔盐阀中部密封圈损坏熔盐泄漏




图:阀座、阀芯冲刷汽蚀

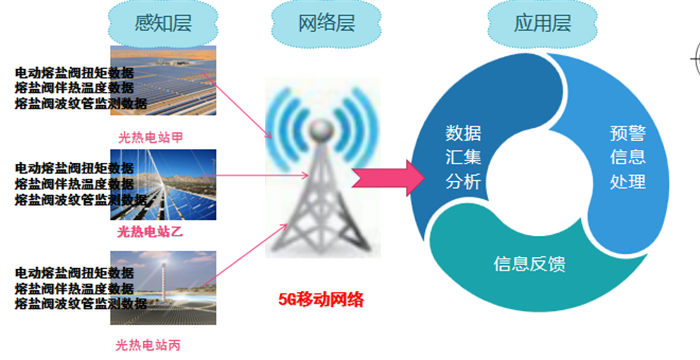

佳洁能同时还在努力拓展基于物联网、大数据、云计算及移动互联等新兴技术,集成网络、信息、控制、物联网等前沿应用,运用可视化的分析手段,全方位立体化的实时监控,实时提供熔盐阀故障预警,保证熔盐系统的正常运行,避免熔盐阀的损坏,降低运营成本。




付出终有回报,已获众多项目方和合作单位认可


持续多年的坚守和付出终迎来回报,所取得的如下一系列成绩使北京佳洁能已成长为中国光热发电熔盐阀市场领域的佼佼者。


国内光热发电熔盐阀第一个实用新型专利授权,并先后获得五项有关熔盐控制阀实用新型专利授权;


国内光热发电第一台大压差熔盐调节阀应用在某示范项目,运行一年多,运行一年多无故障,各种性能达到或超过国外同类产品技术水平;


国内第一套光热发电汽机旁路成功应用在北京兆阳张家口15MW示范项目;


国内光热发电示范项目与试验回路熔盐阀供货业绩目前最多的公司,已供货和正在执行的熔盐阀数量超过210台;


国内第一台工作温度最高的熔盐调节阀,熔盐熔点385℃,工作温度达到730℃,首批成功研发并交付用户。

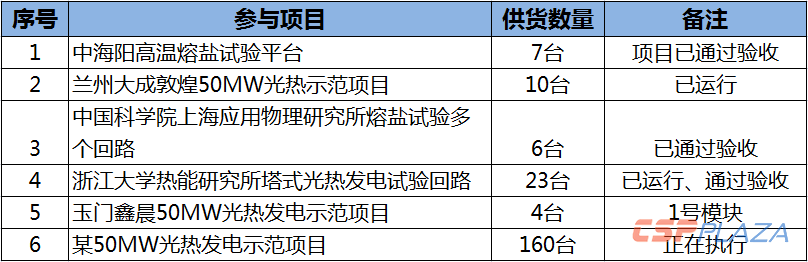

图:北京佳洁能参与的光热发电项目


2019中国国际光热大会暨CSPPLAZA第六届年会即将于7月10~12日在苏州召开,作为CSPPLAZA多年的合作伙伴,北京佳洁能将以大会首席支持单位的身份亮相,并将携上述光热发电阀门产品及相关解决方案进行现场展示。欲进一步了解佳洁能产品并与其进行面对面交流,欢迎报名大会。了解大会详情,请点击进入CPC2019大会主页
