塔式太阳能热发电站的输出与储热调峰特性研究

周慧，张开宇，胡锦华*，刘盛豪，王玄骅，王巍

(浙江可胜技术股份有限公司，杭州310053)

摘要：随着电网峰谷差的增大，其对调峰电源的需求也随之增加，塔式太阳能热发电站具有良好的可调度性，是优质的绿色调峰电源。以青海省某商业化运行的50MW塔式太阳能热发电站为研究对象，对其组成部分、运行模式、输出特性及储热调峰能力进行了分析。分析结果显示：（1）该太阳能热发电站可克服光伏发电、风电的随机性、波动性缺点，在多云天气下也能维持稳定高功率输出，同时还能根据用电需求维持低功率持续运行，表现出良好能量调节能力。（2）该太阳能热发电站可以在光伏发电、风力发电高峰期时，快速降功率运行；而在光伏发电、风力发电处于谷值时，快速升功率运行，使电网最大限度地消纳光伏发电和风电。

关键词：塔式太阳能热发电站；储热调峰；输出特性；调峰电源

DOI：10.19911/j.1003-0417.tyn20241211.01

文章编号：1003-0417(2025)06-38-07

可再生能源存在间歇性和波动性，其大规模并网增大了电网等效负荷的峰谷差，进而对电网的安全运行造成了威胁[1-4]。为使电网有效消纳可再生能源，使用高稳定性的电源进行灵活调峰成为一种有效方法[5-6]，其中，采用熔盐储能技术的塔式太阳能热发电站，可通过储换热系统实现能量的快速释放与转换，具有天然的调峰优势[7-12]。

国内外学者已做了大量有关太阳能热发电储热调峰特性的研究。比如：Boukelia等[13]对有无储热和燃料备用系统的槽式太阳能热发电站的输出功率进行了研究。崔杨等[14]研究发现：火电机组的调峰成本受并网太阳能热发电站储热容量的影响，通过合理配置储热容量能有效降低火电机组的调峰成本。张尧翔等[15]对太阳能热发电的可调节特性及太阳能热发电-火电联合调峰控制的可行性进行了分析，并通过算例验证了其有效性。贠韫韵等[16]基于电网经济性调度问题建立了太阳能热发电站需求响应模型，得出火电机组和太阳能热发电站配合可以提高电网对可再生能源的消纳深度。董海鹰等[17]对热电联产运行模式下的太阳能热发电储热调峰策略进行了研究，研究结果表明：热电联产运行模式下，通过太阳能热发电站的辅助供热，可显著提高电网的风电消纳水平。

虽然已有研究对太阳能热发电站的储热调峰特性进行了研究，但基于太阳能热发电站实际运行数据的储热调峰特性的研究仍较为欠缺。因此，本文以青海省某商业化运行的50MW塔式太阳能热发电站(下文简称为“本太阳能热发电站”)为研究对象，对其组成部分、运行模式、输出特性及储热调峰能力进行分析，旨在为大规模商业化塔式太阳能热发电站的设计和运行提供理论支持。

1

本太阳能热发电站概括

1.1组成部分介绍

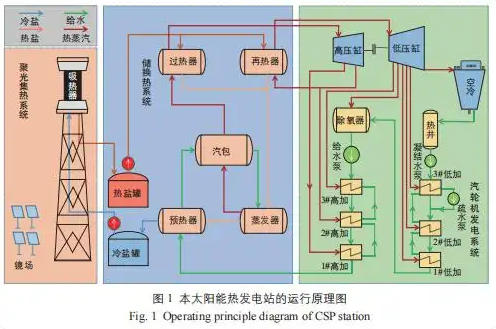

本太阳能热发电站由聚光集热系统、储换热系统(包括储热系统和换热系统)、汽轮机发电系统3部分组成，其运行原理图如图1所示。图中：高加和低加分别为高压加热器和低压加热器的简称。

本太阳能热发电站通过定日镜阵列(镜场)将太阳辐射反射到吸热塔塔顶的吸热器上，吸热器将表面聚集的太阳辐射能转化为吸热器内部传热工质(采用熔盐，由60%的NaNO3和40%的KNO3组成)的热能；随后，通过管道将由吸热器加热至565℃的熔盐输送到储热系统的热盐罐中储存，发电时热盐罐内的高温熔盐由热盐泵输送至换热系统，在换热系统中高温熔盐与给水换热，产生高品质过热蒸汽，进而推动汽轮发电机组发电。

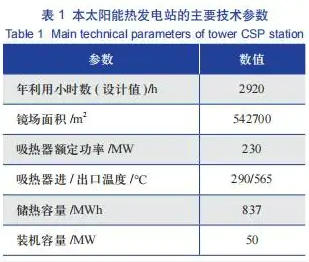

本太阳能热发电站配置了储热时长为7h的储热系统，采用具有超高压、高温、中间一次再热特性的凝气式汽轮发电机组，支持频繁启停。本太阳能热发电站的主要技术参数如表1所示。

1.2本太阳能热发电站的运行模式分析

由于太阳辐照具有周期性和波动性的特点，通过配备储热系统，本太阳能热发电站可实现聚光集热系统和汽轮机发电系统的解耦运行。根据运行特点，本太阳能热发电站可分为4种运行模式，分别为：

1)储热模式。法向直接辐照度(DNI)达到聚光集热系统运行条件时，聚光集热系统运行，储热系统储热，但此时储热量达不到汽轮发电机组启动条件。

2)储热且发电模式。当储热系统储热量满足汽轮发电机组启动条件时，汽轮发电机组启动，汽轮机发电系统运行；此时，本太阳能热发电站储热与发电同时进行。

3)发电模式。当DNI不满足聚光集热系统运行条件时，聚光集热系统停运，但此时储热系统储存的热量能满足汽轮机发电机组运行，汽轮发电机组可根据电网调度需求进行负荷调节。

4)停机模式。在DNI为零或处于低值的情况下，聚光集热系统不运行且储热系统热量不足时，汽轮机发电系统停运。

1.3本太阳能热发电站典型日的运行模式分析

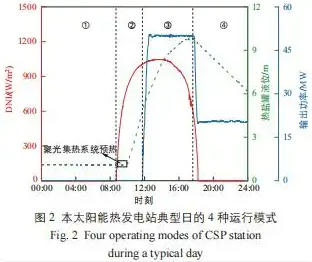

选取2019年12月21日(晴天)作为典型日，对本太阳能热发电站在4种运行模式下的运行情况进行分析，分析结果如图2所示。图中：①为停机模式；②为储热模式；③为储热且发电模式；④为发电模式。

由图2可知：00:00～08:50时段，本太阳能热发电站处于停机模式，主要是因为此时DNI为零且储热系统的储热量不足导致的。08:50～11:45时段，本太阳能热发电站处于储热模式，随着DNI逐渐升高，聚光集热系统开始工作，储热系统中的热熔盐液位不断升高，但汽轮发电机组尚未启动，因此本太阳能热发电站处于储热模式。11:45～17:40时段，本太阳能热发电站处于储热且发电模式，随着热盐罐液位不断上升，储热系统热量达到汽轮发电机组启动条件，其开始运行并发电。17:40～24:00时段，本太阳能热发电站处于发电模式，随着DNI下降，聚光集热系统停止运行，此时汽轮发电机组使用储热系统储存的热量发电。

2

本太阳能热发电站的输出特性及储热调峰能力分析

2.1高输出功率分析

从电网角度来看，为有效消纳大幅增加的风电、光伏发电等随机性大的可再生能源，其需要配置大量调峰电源。本塔式太阳能热发电站配备了储热系统，能实现聚光集热系统和汽轮机发电系统解耦运行，使汽轮发电机组的输出功率不再受DNI的限制，在各种天气下均可实现高负荷下的高功率输出，可作为极好的调峰电源。

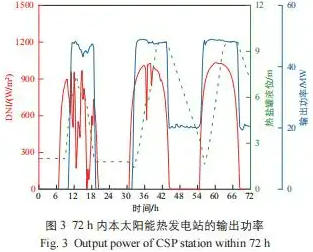

为验证本太阳能热发电站在不同天气条件下的输出特性，选取2019年8月8—10日，对应的天气状态分别为多云(厚云)、少云和晴天，对本太阳能热发电站在这72h内的输出功率进行分析，分析结果如图3所示。

由图3可知：在0～24h期间，当DNI发生剧烈变化时，聚光集热系统从第13h开始逐渐降低负荷运行直至停机；而在10～19h期间，汽轮发电机组利用热盐罐中的热量产生蒸汽，使自身维持在高输出功率状态(平均输出功率大于45MW)；然后随着热熔盐被消耗至低位值，汽轮发电机组停止运行，本太阳能热发电站进入停机模式。在24～72h期间，汽轮发电机组输出功率从第32h开始提高，并以高输出功率状态维持至第44h时，随着用电负荷的下降，汽轮发电机组的输出功率维持在20MW左右。

综上可知，在本太阳能热发电站连续运行的72h中，聚光集热系统可与汽轮机发电系统解耦运行，汽轮机发电系统不受DNI限制，即使在多云天气DNI剧烈变化、早晚光照资源不理想时，只要热盐罐液位高，本太阳能热发电站仍可实现高负荷稳定输出。说明本太阳能热发电站在太阳辐照资源波动时，仍具有高输出功率稳定输出的能力。

2.2低输出功率的连续输出特性

由于本太阳能热发电站的储热时长只有7h，无法满足汽轮发电机组24h满负荷运行的需求，但汽轮发电机组频繁启停又会影响其使用寿命。因此，本太阳能热发电站采取白天满功率发电、夜间降功率保证汽轮发电机组连续运行的优化策略，以减少汽轮发电机组的启停次数，降低设备频繁启停过程产生的热冲击，提高汽轮发电机组的使用寿命。

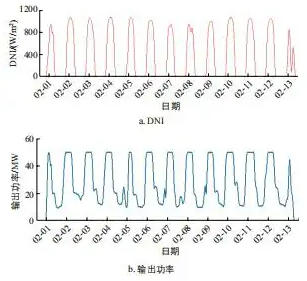

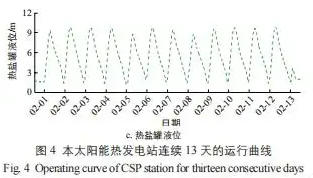

为验证该策略有效性，对本太阳能热发电站在2020年2月1—13日期间连续运行13天的情况进行统计，得到该期间的输出功率、热盐罐液位及DNI数据，如图4所示。

由图4可知：连续13天运行期间，在白天，本太阳能热发电站以储热且发电模式运行，当聚光集热系统停止运行时，汽轮发电机组则维持在低输出功率工况运行。

在运行的13天中，汽轮发电机组连续运行了292.8h，不间断发电量达8.39GWh，不间断发电量达成率为105.2%。这表明，汽轮发电机组的低输出功率运行能力不仅为本太阳能热发电站的发电量提供了保障，也为其响应电网调度带来更多的操作空间。

2.3快速变负荷储热调峰能力

随着可再生能源发电装机容量的增加，电网峰谷差进一步加大，可再生能源电力消纳能力面临挑战，致使出现大量弃风、弃光现象。虽然火电是重要的调峰电源，但火电机组的调峰能力受锅炉燃烧稳定性、水动力安全性和环保装置在低负荷运行下适应性的限制。在传统火力发电系统中，由于汽包的筒体壁较厚，机组快速变负荷运行时，汽包筒体会产生由内外壁温差引起的径向热应力和外壁上下温差引起的周向热应力，从而降低其使用寿命。自然循环形式下，锅炉的变负荷速率主要受汽包寿命的限制[18-20]。对于未进行灵活性改造的火电机组，其负荷可调范围通常为50%～100%，负荷调节率为1%～3%Pe/min[21-22]。

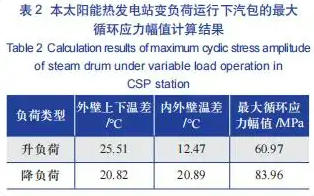

本太阳能热发电站在设计上考虑了汽轮发电机组的频繁启停和宽负荷调节能力，运行中可精准控制汽轮机发电系统的熔盐流量和温度。该设计可实现汽轮发电机组蒸汽参数数值的精细化控制和平稳过渡，降低快速变负荷时温度变化对汽轮发电机组主要设备的热冲击，延长设备使用寿命。利用文献[23]中的公式，对本太阳能热发电站变负荷运行下汽包的循环应力幅值进行计算。汽包内径为1500mm，壁厚为65mm，材料为低合金高强度的13MnNiMoR钢，计算结果如表2所示。

由表2可知：升负荷时汽包的最大循环应力幅值为60.97MPa，降负荷时汽包的最大循环应力幅值为83.96MPa。根据文献[24]的研究结果，汽包壁上的循环应力幅值低于150MPa时，对其寿命损耗很小。由此可得，本太阳能热发电站变负荷运行时对汽包造成的影响较小。

由于本太阳能热发电站变负荷运行时冷/热盐罐内的冷/热盐温度基本不变，因此变负荷运行对储罐产生的热应力可忽略不计。文献[24]的研究结果表明，当主蒸汽温度波动不超过±25℃时，转子和气缸上不会产生有害热应力。

根据本太阳能热发电站2019年11月9日的数据，其变负荷时主蒸汽最大温度波动为-3.720℃(升负荷)/4.152℃(降负荷)，均小于±25℃，因此，可以认为在变负荷运行过程中汽轮发电机组侧产生的热应力对其自身寿命的影响很小。

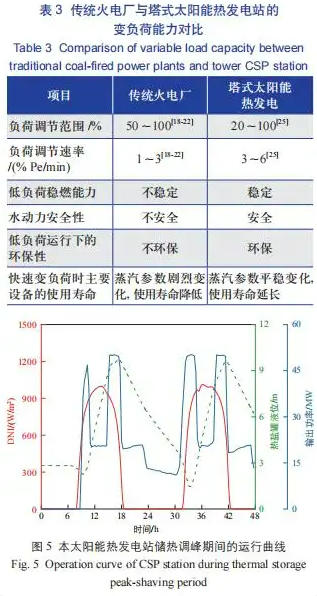

根据文献[25]，塔式太阳能热发电站的负荷调节范围可达20%～100%，负荷调节率可达3%～6%Pe/min。将传统火电厂与塔式太阳能热发电电站的变负荷能力进行对比，如表3所示。

由表3可知：变负荷运行时，塔式太阳能热发电站在安全性、环保性、负荷调节范围和负荷调节速率等方面均优于传统火电厂。

选取2019年11月9—10日期间本太阳能热发电站储热调峰时的运行曲线，如图5所示。

由图5可知：在夜间时段，本太阳能热发电站维持在低负荷运行状态，但在31h用电高峰期时却能快速升至满功率运行状态。

2019年11月9日本太阳能热发电站储热调峰时的升、降负荷变化率如图6所示。

结合图5、图6可知：在10:44～11:07时段内，本太阳能热发电站的输出功率从48.82MW降至20.89MW，平均降负荷变化率为2.32%Pe/min，最大降负荷变化率为4.72%Pe/min，随后维持约20.77MW的低输出功率运行3.7h。限功率时段(10:30～15:00)结束后，本太阳能热发电站重新开始升功率，在14:58～15:17时段内从20.77MW升至50.13MW，平均升负荷变化率为2.94%Pe/min，最大升负荷变化率为5.02%Pe/min。

根据本太阳能热发电站在不同时期的运行结果可以发现，其通过储热调峰能够灵活配合电网调度时的快速变负荷需求。

结合光伏发电、风电及太阳能热发电的输出特性可知，本太阳能热发电站可以在光伏发电、风力发电高峰期时，快速降功率运行；而在光伏发电、风力发电处于谷值时，快速升功率运行，使电网最大限度地消纳光伏发电和风电，成为稳定的储热调峰电源，承担调峰电源削峰填谷的作用，与光伏发电和风电等可再生能源电力实现良好的互补。

3

结论

塔式太阳能热发电站具有零碳排放、调峰灵活、相对调峰幅度大等优点，可以较好地满足电网对调峰电源的要求。本文以青海省某商业化运行的50MW塔式太阳能热发电站为研究对象，对其组成部分、运行模式、输出特性及储热调峰能力进行了分析。得到以下结论：

1)该太阳能热发电站可克服光伏发电、风电的随机性、波动性缺点，在多云天气下仍能维持稳定高功率输出，同时其还能根据用电需求灵活、快速调整输出功率，并维持低功率持续运行，表现出良好能量调节能力。

2)该太阳能热发电站可以在光伏发电、风力发电高峰期时，快速降功率运行；而在光伏发电、风力发电处于谷值时，快速升功率运行，使电网最大限度地消纳光伏发电和风电。

研究结果可为参与电网调峰的大规模商业化塔式太阳能热发电站的设计和运行提供理论支撑。
