中国光热发电行业产业链图谱
发布者:xylona | 来源:CSPPLAZA | 0评论 | 4173查看 | 2022-10-27 15:38:55

——中国光热发电行业产业链专题报道之开篇报道


风光热互补开发的大趋势下,光热发电市场正迎来新一波发展热潮。


据CSPPLAZA统计,截至目前,国内在建/拟开发光热项目总装机规模超4GW(详情可见:总装机超4GW!我国在建/拟开发光热发电项目汇总【附项目清单】)。


光热发电系统较为复杂,供应链较长,集成了各种各样的设备,是风光热互补项目的采购重点和难点,存在着较高的信息壁垒。


为帮助厘清中国光热发电的产业链构架,保障风光热项目的顺利开发建设,CSPPLAZA将结合下设的光热发电供应链平台,推出《中国光热发电产业链专题报道》,同时编辑完成2022版《中国光热电站开发供应链指南》。


今日,CSPPLAZA发布该系列专题报道之开篇——《中国光热发电行业产业链图谱》。


☼


光热发电指通过聚光装置将太阳光汇聚至吸热装置中,经过传热换热后,产生高温气体,通过机械做功将热能转化为电能的发电形式。

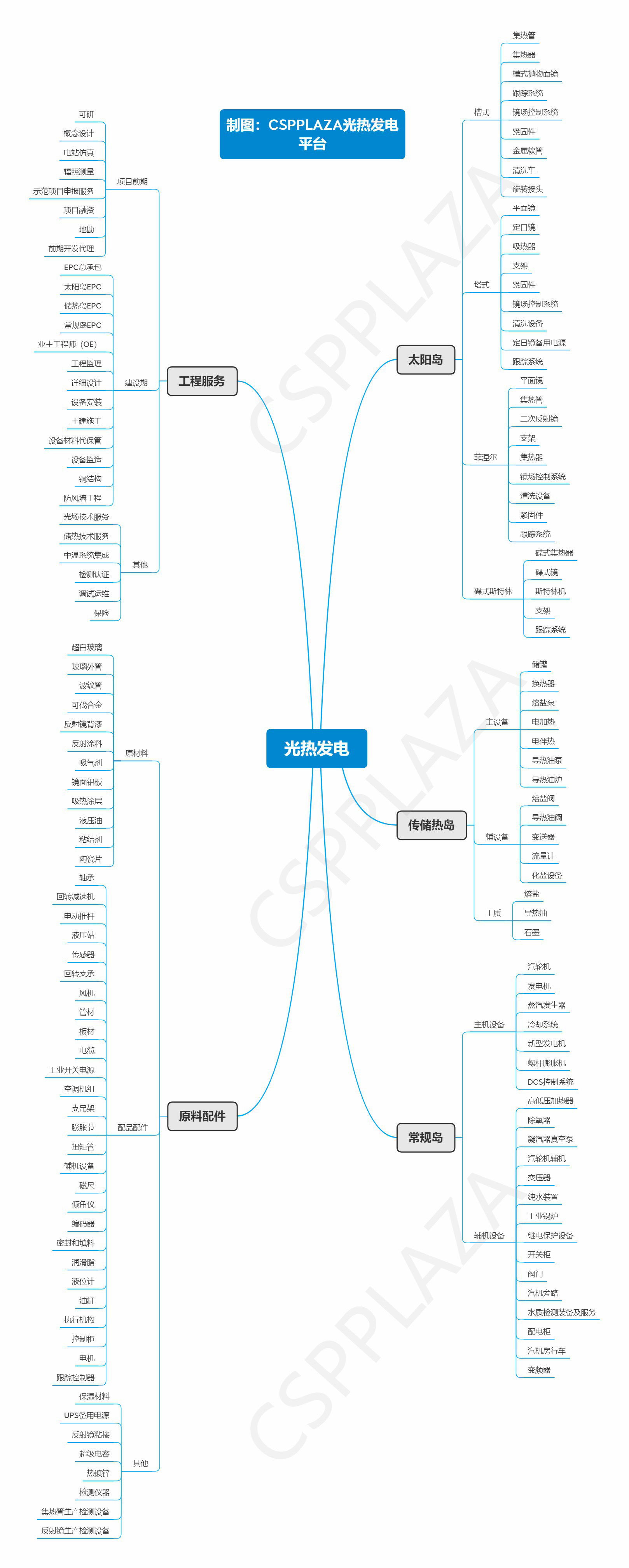

图:中国光热发电行业产业链图谱


从技术角度来看,光热发电主要分为槽式、塔式、碟式和菲涅尔式四种基本技术路线,其中槽式和菲涅尔都属于线式聚焦系统,采用单轴跟踪;而塔式和斯特林碟式则为点式聚焦系统,采用双轴跟踪,镜子的控制系统相对更加复杂,但聚光比相对前两种技术路线较高,系统工作温度也相对更高。


塔式光热系统




塔式光热系统主要由数以千、万计带有双轴太阳追踪系统的平面镜(称为定日镜)和一座(或数座)中央集热塔构成。其主要优势在于工作温度较高(可达600~1000℃),年度发电效率可以达到17%~20%。


塔式电站可以使用水、气体或熔盐作为导热介质,以驱动后端的发电机发电,当前商业化最为成熟的当推以熔盐为传储热介质的技术路线。

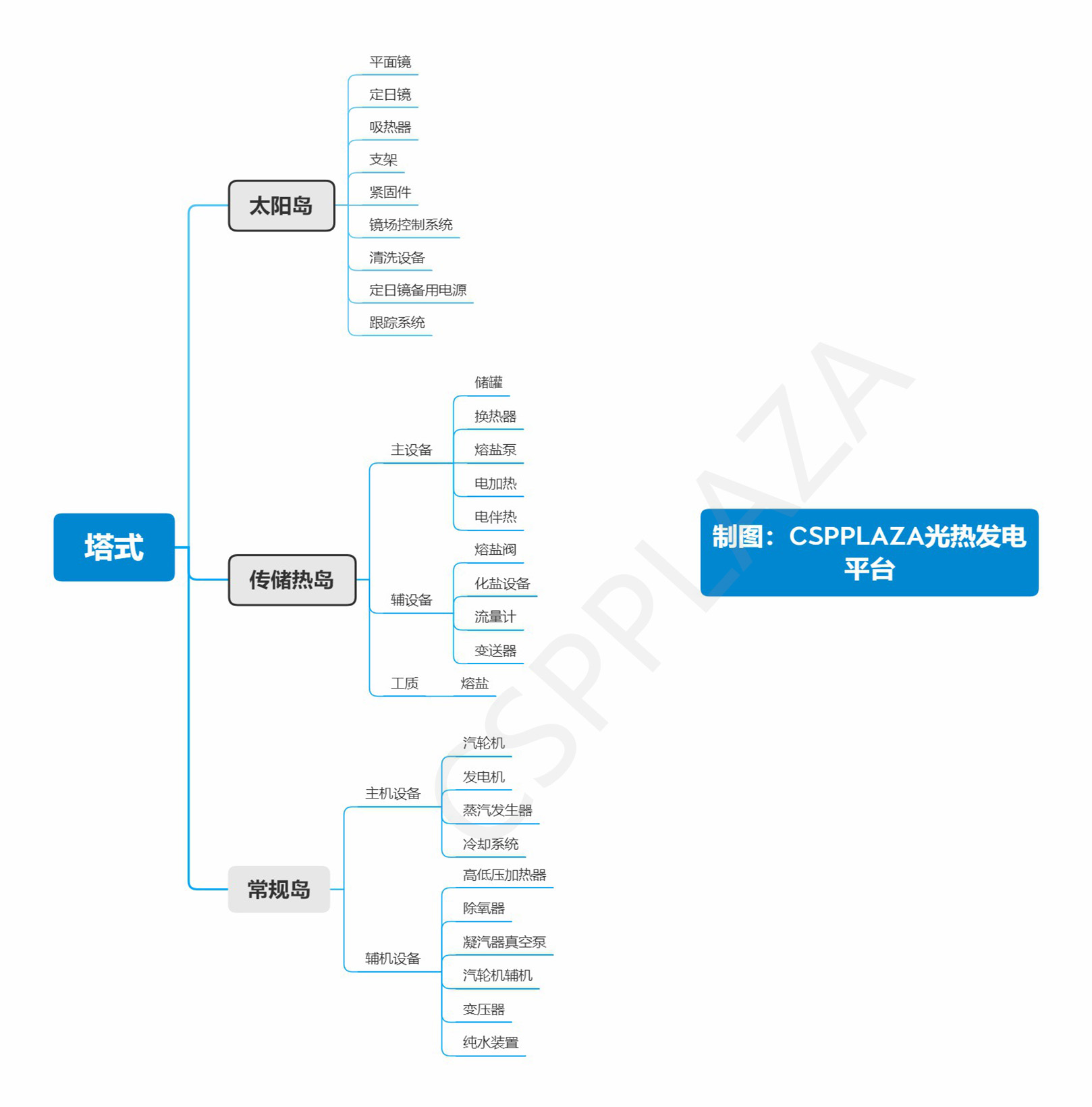

图:塔式光热发电系统产业链主要构成


槽式光热系统

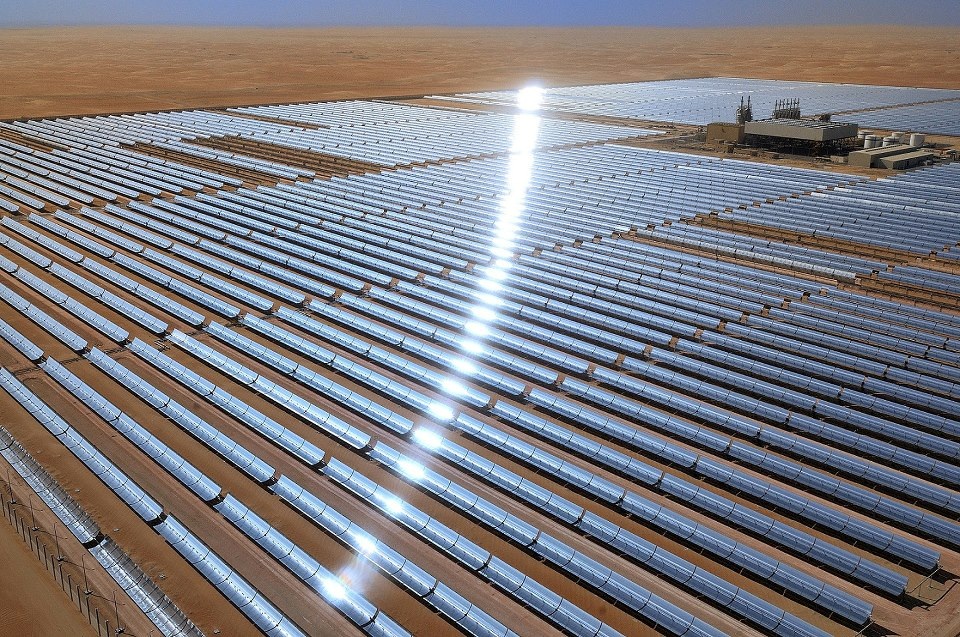

Shams 1 - 1_2.jpg


槽式光热发电技术可以说是现有光热发电技术路线当中技术成熟度和商业化验证程度最高的,该技术使用抛物面长槽型的聚光器和集热管;工作介质运行温度一般在400°C;采用合成油、熔盐等作为工作介质的双回路系统技术已经非常成熟;更具创新性的熔盐槽式系统实现了传热与蓄热工质合二为一,目前已有少量商业化项目开始部署。

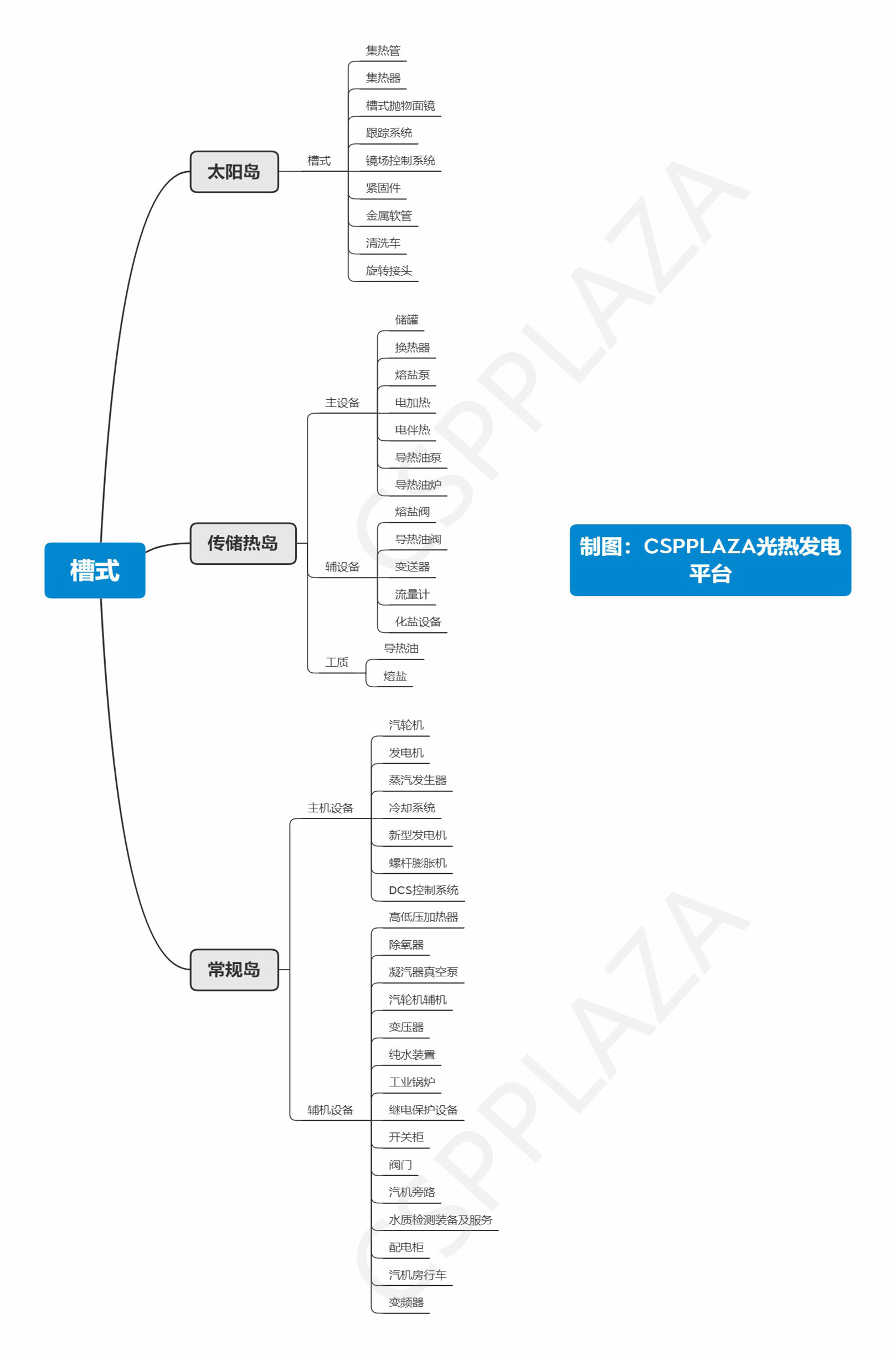

图:槽式光热发电系统产业链主要构成

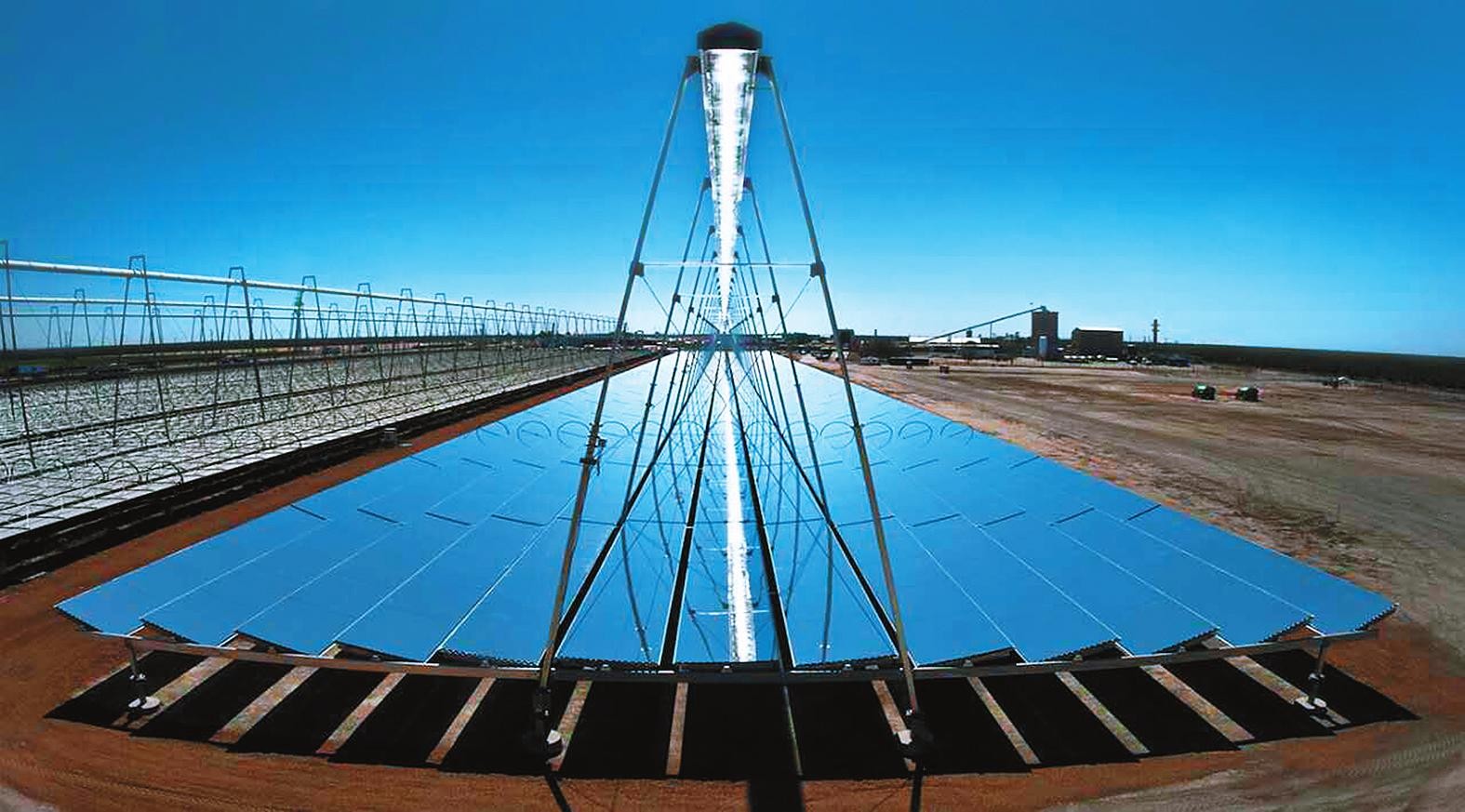

菲涅尔光热系统




菲涅尔光热发电技术结构简单、传动机构简单且易于操作、不需要造价高昂的支架,也不需要槽式反射镜那样的面型精度,建设成本相对较低;其主要劣势是传统菲涅尔技术因为聚光比较低而无法达到更高的运行温度,以实现更高的系统发电效率。


不过,目前更具创新性的熔盐线性菲涅尔技术已在大成敦煌熔盐线性菲涅尔式50MW光热电站中成功应用,在建的风光热多能互补项目中也有部分项目选择该技术。

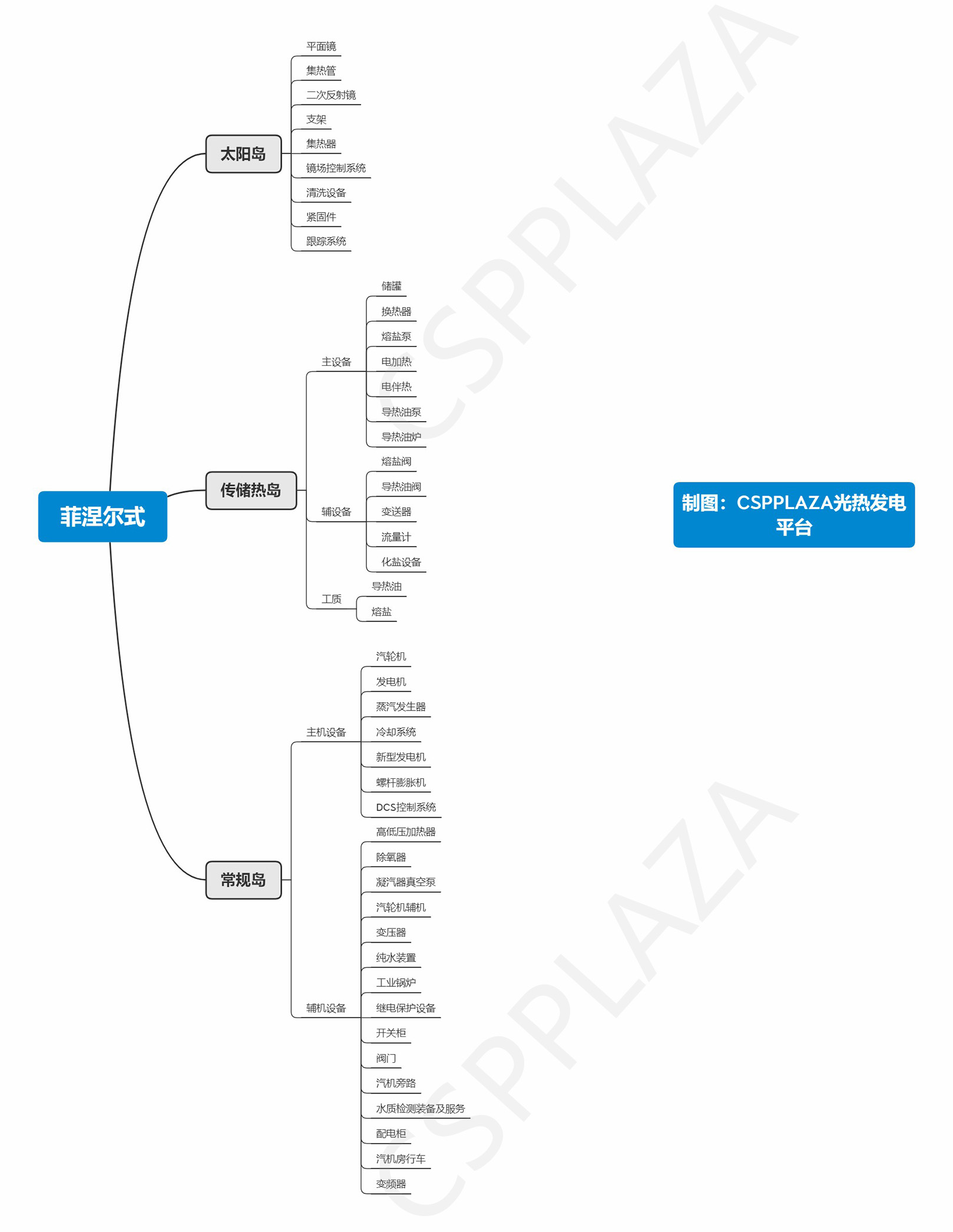

图:菲涅尔式光热发电系统产业链主要构成

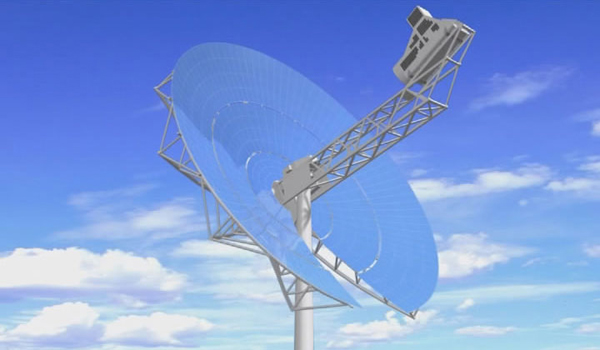

碟式光热系统




碟式技术是四种光热发电技术中热电转换效率最高的,其集热系统和发电系统完全组成了一个单独的小型发电单元,不需要像其他光热发电技术一样分别建造光场系统和发电系统,因此可以实现模块化的设计和生产,且具有离网型分布式发电的优势。


但碟式光热发电技术存在着较大的缺陷:它很难配置其他CSP技术路线类似的储热系统,从而实现持续稳定发电。常规的碟式斯特林发电系统,适合于小型分布式项目,因斯特林机的造价高昂,在大规模部署时经济竞争力不足。

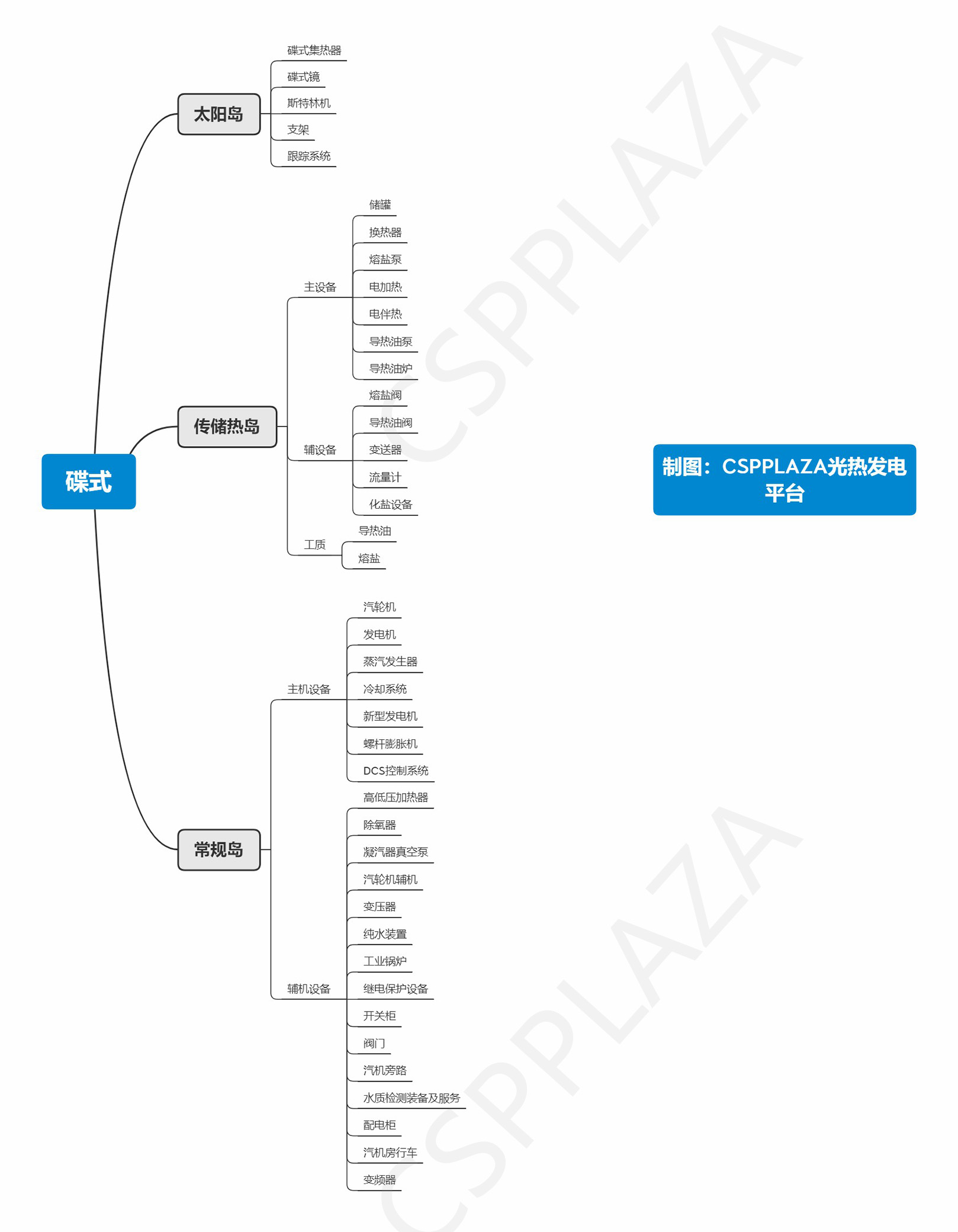

图:碟式光热发电系统产业链主要构成


注:由CSPPLAZA编印的《中国光热电站开发供应链指南》已正式启动编辑工作,CSPPLAZA欢迎优质光热产业链厂商免费录入。【详情请见:2022版《中国光热电站开发供应链指南》将发布 | 附539家拟录入单位名录,可添加微信号cspswd或电联18515082346了解详情】
