槽式光热发电集热器的几种设计汇总
发布者:本网记者Crystal | 来源:CSPPLAZA光热发电网 | 1评论 | 10586查看 | 2013-04-28 17:56:00
CSPPLAZA光热发电网报道:光场系统是太阳能热发电站的主要组成部分,槽式电站的光场由若干个集热回路组成,以目前应用最为广泛的欧洲槽ET150集热器为例,一个回路一般由4个SCA(太阳能集热阵列)组成,以两排相邻方式布置, 每排有两个SCA, 各个SCA 通过跨接管路( COP ) 实现连通。一个阵列又由12个集热器(SCE)组成,单个ET150槽集热器阵列长度为150米,一个回路即为600米,目前我们常说的600米标准回路即指的是采用ET150槽设计的回路。

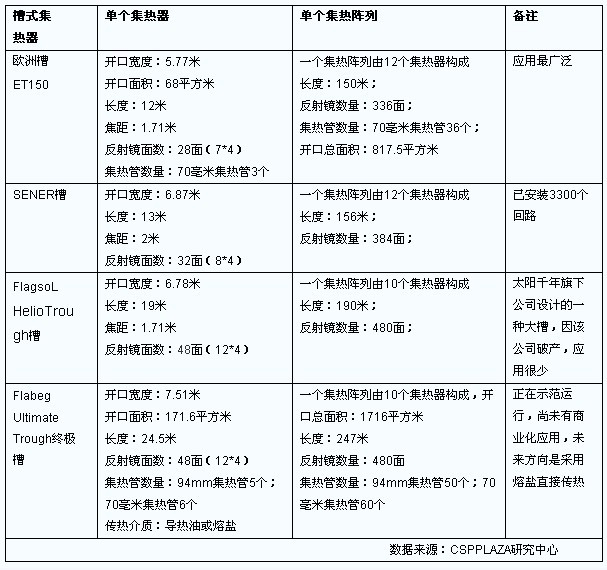

ET150是目前应用最广泛的槽式集热阵列设计,在ET150之前,Luz公司曾设计了Luz一代、二代、三代和四代集热器,第四代集热器因该公司的破产而未得到应用,此后出现了ET100型集热器设计,但很快就被ET150取代。ET150与ET100相比在开口宽度、焦距上均一样,但长度比ET100的99.5米要高出1/3,单个集热阵列的开口总面积也远大于ET100的545平方米。同时,各大公司也对槽式集热器进行了创新设计。主要的槽式集热器设计包括以下几种:
